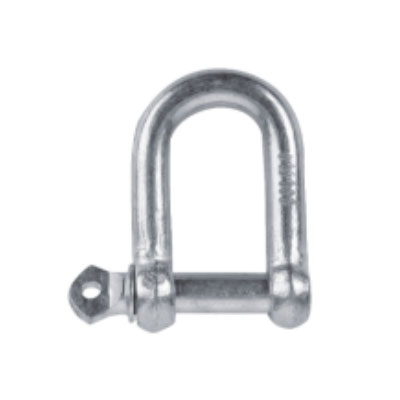

Funkcia typu Commercial Galv.Dee Shackle Europe
Materiál Q235
Kovaná oceľ
Povrchové úpravy
Trojmocný chrómovaný zinok, práškové lakovanie
Commercial Galv.Dee ShackleFunkcia
Európsky typ
Materiál Q235
Kovaná oceľ
Povrchové úpravy
Trojmocný chrómovaný zinok, práškové lakovanie
Commercial Galv.Dee Shackle Špecifikácia
| Veľkosť | D | d | B | H | SWL | |
| mm | mm | mm | mm | mm | ton | |
| 4 | 4 | 4 | 8 | 14 | / | |
| 5 | 5 | 5 | 10 | 19 | 0.08 | |
| 6 | 6 | 6 | 12 | 24 | 0.1 | |
| 8 | 8 | 8 | 16 | 32 | 0.2 | |
| 10 | 10 | 10 | 20 | 40 | 0.32 | |
| 11 | 11 | 11 | 22 | 44 | 0.4 | |
| 12 | 12 | 12 | 25 | 48 | 0.52 | |
| 14 | 14 | 14 | 28 | 56 | 0.645 | |
| 16 | 16 | 16 | 32 | 64 | 0.8 | |
| 18 | 18 | 18 | 36 | 71 | 1 | |
| 20 | 20 | 20 | 44 | 1.1 | 76 | |
| 22 | 22 | 22 | 44 | 85 | 1.5 | |
| 25 | 25 | 24 | 50 | 95 | 2.1 | |
| 28 | 28 | 27 | 56 | 106 | 3 | |
| 32 | 32 | 33 | 64 | 120 | 3.5 | |
| 35 | 36 | 36 | 76 | 130 | 4 | |
| 38 | 38 | 39 | 76 | 145 | 5 | |
| 42 | 42 | 42 | 76 | 145 | 6 | |
| 45 | 45 | 45 | 80 | 155 | 7 | |
| 50 | 50 | 52 | 90 | 175 | 8 | |
