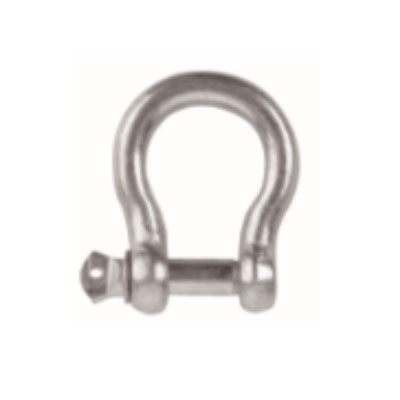

Funkcia typu Commercial Galv.Bow ShackleEurope
Materiál Q235
Kovaná oceľ
Povrchové úpravy
Trojmocný chrómovaný zinok, práškové lakovanie
Commercial Galv. Bow Shackle Funkcia
Európsky typ
Materiál Q235
Kovaná oceľ
Povrchové úpravy
Trojmocný chrómovaný zinok, práškové lakovanie
Commercial Galv. Bow Shackle Špecifikácia
| Veľkosť | D | d | B | H | R | SWL |
| mm | mm | mm | mm | mm | mm | ton |
| 5 | 5 | 5 | 10 | 19.5 | 15 | 0.08 |
| 6 | 6 | 6 | 12 | 24 | 18 | 0.1 |
| 8 | 8 | 8 | 16 | 32 | 24 | 0.2 |
| 10 | 10 | 10 | 20 | 40 | 30 | 0.32 |
| 11 | 11 | 11 | 22 | 44.5 | 33 | 0.4 |
| 12 | 12 | 12 | 25 | 49 | 36 | 0.52 |
| 14 | 14 | 14 | 28 | 59 | 42 | 0.65 |
| 16 | 16 | 16 | 32 | 64 | 48 | 0.8 |
| 18 | 18 | 18 | 36 | 71 | 54 | 1 |
| 20 | 19 | 20 | 38 | 80 | 60 | 1.1 |
| 22 | 22 | 22 | 44 | 85 | 66 | 1.5 |
| 25 | 25 | 24 | 50 | 100 | 75 | 2.1 |
| 28 | 28 | 27 | 56 | 116 | 86 | 3 |
| 32 | 32 | 33 | 64 | 129 | 96 | 3.5 |
| 38 | 38 | 39 | 76 | 151 | 114 | 5 |
